VÝSUV kuličkový 280/17 (278mm) 10kg

Kód produktu:
4 280 17.35

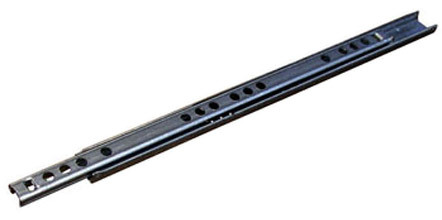

Kuličkový částečný výsuv povrchově upravený zinkováním, zakovávaný do drážky 17mm v bočnici zásuvky, v sadě 2 dílů na jednu zásuvku.Max.10kg

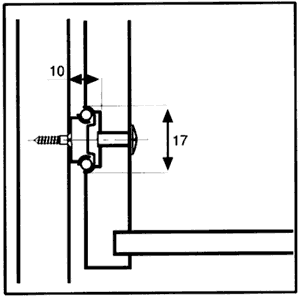

výška pojezdu 17 mm, šířka pojezdu 10 mm. délka po vysunutí 480 mm. ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8 mm, potom následuje mezera 16 mm. na vnější části jsou v dva otvory s metrickým závitem, první je od vysunovaného kraje 32mm, druhý 44 mm. na zadní straně je otvor v průměru 5 mm 10 mm od kraje.

Montáž: do šuplíku se musí vyfrézovat drážka široká 17 mm. potom se našroubuje pojezd na korpus. do šuplíku musíme vyvrtat otvor naproti díře na pojezdu s metrickým závitem. potom se šuplík vloží do korpusu na našroubované pojezdy. zevnitř šuplíku se pojezd zafixuje šroubem s metrickým závitem proti pohybu dopředu a dozadu. Vhodné šrouby M4x10mm (délka dle tloušťky bočnice zásuvky) nejsou součástí dodávky, je možno je zakoupit samostatně.

Rozměry: d.280 š.9,5 v.17 mm
